2022年06月06日电气漏项启动过程中发变组保护动作跳闸事件分析报告

一、事故前运行方式

2022年06月06日夜班，#2机组启动中，主汽压力4.6mpa，主汽温度421℃，再热器压力0.7mpa，再热温度415℃，A制粉系统运行，总煤量44t/h，给水流量505t/h，#2发电机冷备状态。

二、事件经过：

6月6日08时42分#2机组灭磁开关合闸，在起励建压过程中发变组主保护动作，汽轮机、灭磁开关跳闸，就地检查发现：

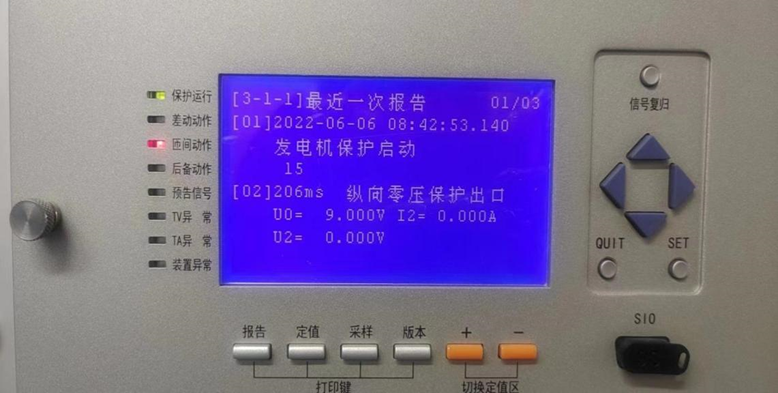

2022年6月6日08时42分53秒，#2发变组保护A屏报出“纵向零压保护出口”，零序电压（动作值为9V）达到纵向零压保护高定值（高定值为8V），延时0.2s保护出口跳闸。

一、事件原因查找过程

1、事件发生后电气二次人员到达继电保护间发变组屏查看保护动作记录，并核对保护定值，装置定值同定值单一致，装置动作正确；

2.电气二次人员使用万用表测量发变组A、B屏匝间专用PT的零序电压分量UG20，测量为0V；检查保护屏后匝间三相电压、匝间零序电压回路接线无松动；

3.测量发变组A、B屏匝间专用PT的零序电压分量UG20，测量为0V；检查保护屏后匝间三相电压、匝间零序电压回路接线无松动；

4.电气二次人员到发电机出口PT端子箱进行检查，经运行人员反馈检查#2机PT端子箱后发现1PT、2PT共12个PT空开为分闸状态，3PT空开为合闸状态；

5.电气二次人员在PT端子箱检查机端匝间三相电压、匝间零序电压接线，经检查发现端子排接线正确、端子接线紧固、短连片正常，测量匝间电压相间、对地均为0V；

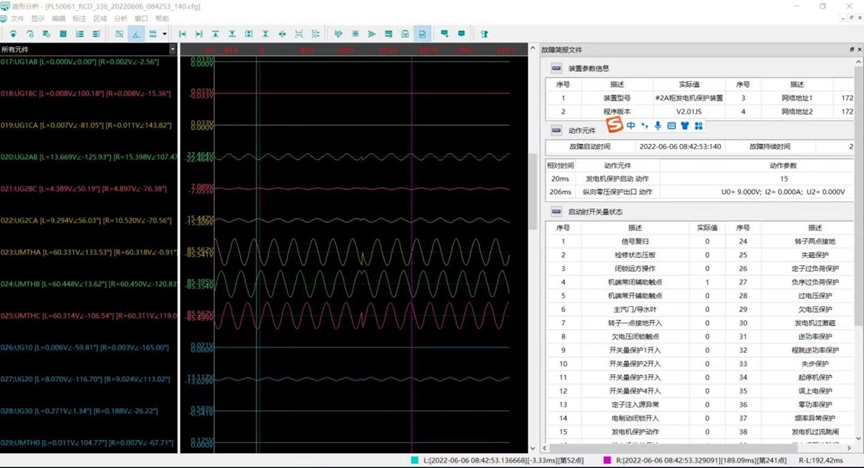

6.调取保护装置内部动作事件录波曲线，发现纵向零序TV的线电压UG2BC、UG2AC过低。录波曲线如下图：

7.根据纵向零序TV的线电压UG2BC、UG2AC过低，检查PT根部接线，检查B、C相PT本体端子排，接线紧固；查看PT小车内航空插头，插头连接正常；测量PT熔断器，阻值正常无熔断。

四、事件原因分析

直接原因：发电机纵向零序电压保护逻辑如下：TV1为发电机机端普通电压互感器（1PT和2PT），TV2为匝间专用电压互感器（3PT），由逻辑图可看出，事件发生时纵向零序电压保护投入，发电机出口1PT、2PT空开未合（TV1异常），3PT空开合上（TV2正常），纵向零序电压3U0＞UZJ2（因发电机出口1PT、2PT空开未合，导致励磁系统无机端电压反馈，导致建压失败，发电机定子三相电压不平衡，产生零序电压），满足保护动作条件。

五、暴露问题

1、发电部运行人员对现场不熟悉，操作过程中存在漏项；

2、唱票复诵制度执行不到位，未认真履行监护人职责。

六、整改措施

1、加强班组人员培训，提高培训效果；

2、加强操作票唱票复诵制度执行监管力度。
